MW環輥微粉磨
- 產品簡介：
MW環輥微粉磨（中速微粉磨）汲取現代粉磨技術，基于國內磨機市場發展趨勢和需求情況，為超細粉加工用戶量身設計的一款新設備。主要適用于方解石、碳酸鈣、白云石、滑石等莫氏硬度9級以下，濕度6%以下的非易燃易爆物料。
應用范圍：碳酸鈣粉碎加工、石膏粉加工、電廠脫硫、非金屬礦制粉、煤粉制備等
物 料：石灰石、方解石、碳酸鈣、白云石、重晶石、滑石、石膏、輝綠巖、石英石、膨潤土等
突出優勢
投資低效率高
在同等成品細度和功耗下，比氣流磨投資成本低，回收周期短，但是產量高。
損耗低細度高
易損件采用品質良好耐磨材料，使用壽命多在一年以上，成品細度一次性可達D97≤5μm。
可靠環保
磨腔內無滾動軸承和螺釘，避免了軸承易損、螺釘松動而毀壞設備的問題。采用脈沖式除塵器，配置有消音器和消音房，降低了粉塵和噪聲污染，環保效果良好。
擴展/原理
MW環輥微粉磨（中速微粉磨）全套設備包括：錘式破碎機、斗式提升機、儲料倉、電磁振動給料機、主機、選粉機、擴散式雙旋風集粉器、脈沖式除塵器、高壓風機、消聲器。

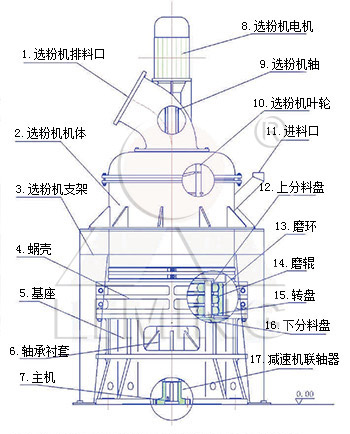

主機電動機通過減速機帶動主軸及各層轉盤旋轉，轉盤通過柱銷帶動幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經破碎機破碎成小顆粒后由提升機送入儲料倉，電磁振動給料機將物料均勻的送到上轉盤的中部，物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖壓、滾碾、研磨而粉碎，物料經第一層粉碎后又落入第二層及第三層，高壓離心風機的抽吸作用將外部空氣吸入機內，并將經過第三層粉碎后的粗粉帶入選粉機內。選粉機內旋轉的蝸輪所產生的蝸流使粗顆粒物料回落重磨，細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品，而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機及消聲器排出。
技術參數
| 型號 | MW880 | MW980 | MW1080 | MW1280 | MW1680 | |
|
磨輥與 環道數量 |
磨輥數量(個) | 21 | 24-32 | 36 | 40-44 | 30-40 |
| 環道數量(個) | 3 | 3-4 | 4 | 4 | 4 | |
| 入料粒度 | ≤20 | |||||
| 成品產量（Kg/h） | 500～5000 | 600～6500 | 1000～8500 | 1500～12000 | 5000～25000 | |
| 成品細度 | 微米 | 45-3 | ||||
| 目 | 3250-325 | |||||
|
電機功率 (KW) |
主機 | 55 | 2×45 | 110 | 160 | 315 |
| 選粉機 | 18.5 | 22 | 37 | 45 | 18.5×5 | |
| 風機 | 45 | 55 | 75 | 2×55 | 90×2 | |
| 螺旋輸送機 | 3 | 3 | 3 | 2-4 | 2 | |
| 卸料閥 | 2×0.75 | 2×0.75 | 2×0.75×1.1 | 4×1.1 | 1.5×2 0.75×2 | |
| 空壓機 | 7.5 | 15 | 15 | 2×15 | 55 | |
| 外型尺寸 (長×寬×高)(M) | 13.9×4×6.2 | 14.7×4.8 ×7.2 | 18×4.6×8.6 | 14×9 ×10.25 | 26.3×7.5×11.9 | |
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
