雷蒙磨粉機（R擺式磨粉機）
- 產品簡介：
雷蒙磨廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工，適宜加工莫氏硬度7級以下，濕度6%以下的各種非易燃易爆物料，成品細度在613μm~44μm之間，通過分析機和風機的共同作用，可滿足不同用戶的使用要求。
應用范圍：碳酸鈣粉碎加工、石膏粉加工、電廠脫硫、非金屬礦制粉、煤粉制備等
物 料：石灰石、方解石、碳酸鈣、白云石、重晶石、滑石、石膏、輝綠巖、石英石、膨潤土等
突出優勢
系統性強，通篩率高
整機為立體結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉和包裝，可自成一個獨立的生產體系。成品粉細度均勻，通篩率高達。
傳動平穩，耐磨性高
機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠。核心部件采用高性能的耐磨材料，耐磨性能高，節約成本。
易于控制，維護方便
采用集中控制的電氣系統，車間基本可實現無人作業。采用電磁振動給料機給料，連續均勻，易于調節，省油省電，維護方便。擴展/原理

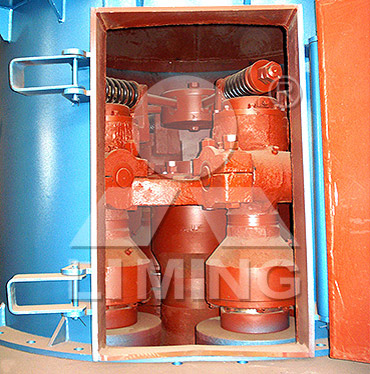

雷蒙磨粉機整套結構是由主機、分析機、管道裝置、鼓風機、成品旋風分離器、顎式破碎機、畚斗提升機、電磁振動給料機、電控電機等組成。其中雷蒙磨主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。
工作時，將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。
技術參數
|
型號 Model |
磨輥 個數 |
磨輥尺寸 (R×H)mm |
磨環內徑 和高度 |
進料粒度 (mm) |
成品粒度 (mm) |
處理能力 (t/h) |
主機功率 (KW) |
重量 (t) |
外型尺寸 (mm) |
| 3R2615 | 3 | 260×150 | 780×150 | ≤20 | 0.8-0.045 | 0.8-2.5 | 18.5 | 4.2 | 5650×3305×5950 |
| 3R2715 | 3 | 270×150 | 830×150 | ≤20 | 0.9-2.8 | 22 | 4.8 | 5600×3400×5900 | |
| 4R3216 | 4 | 320×160 | 970×160 | ≤25 | 1.8-4.5 | 37 | 15 | 9900×5800×10580 | |
| 5R4121 | 5 | 410×210 | 1280×210 | ≤30 | 2.5-9.5 | 75 | 25.7 | 7900×8000×9700 | |
| 注：上述機器的重量,其中3R2615和3R2715的是指主機重量,而4R、5R的是指整機重量。 | |||||||||
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
